Spartherm Kamineinsatz Brennzelle Varia 2R-68h

Spartherm Kamineinsatz Brennzelle Varia 2R-68h

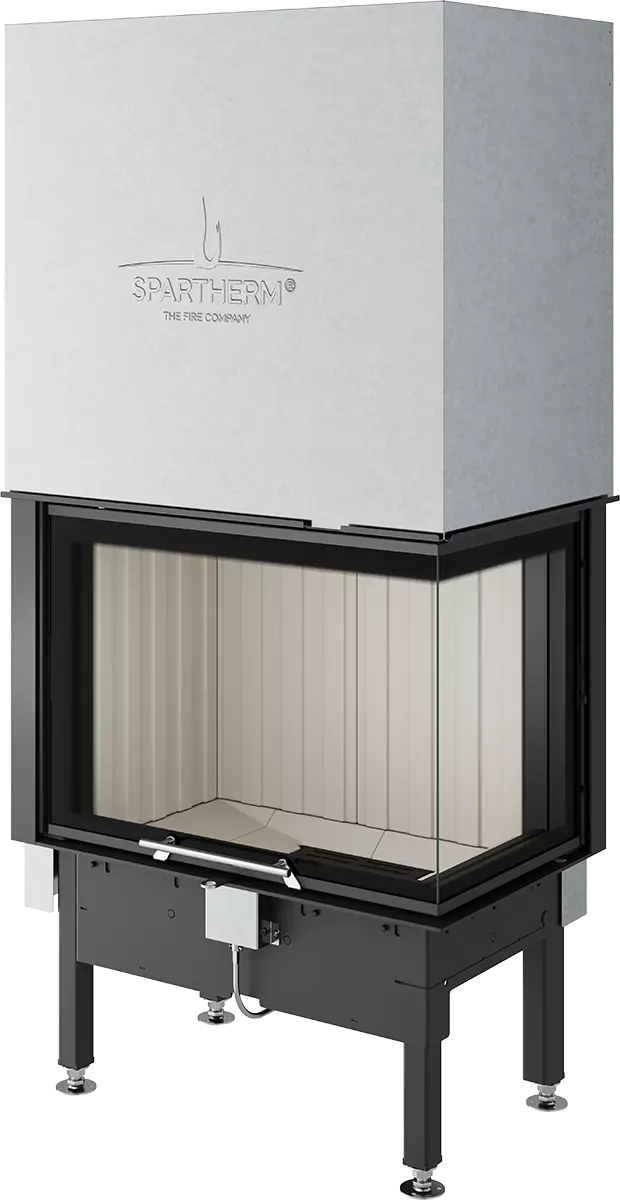

Bei der Spartherm Brennzelle Varia 2Rh-68 handelt es sich um einen hochmodernen Kamineinsatz mit hochschiebbarer Tür, verdecktem Scheibenrahmen und seitlich eingefasster 4-seitig bedruckter Glaskeramik. NW-Leistung 9,6 kW, Abgaskuppel wahlweise DN 200 mm oder 250 mm. Möglichkeit: Aussenluftanschluss (Raumluftunterstützend), Brennraumauskleidung: Schamotte, integrierte Scheibenspülung. Eine ausführliche Bedienungs-und Aufbauanleitung liegen dem Spartherm Kamineinsatz Linear Varia 2R-68h bei.

Spartherm Kamineinsatz raumluftabhängig, Mehrfachbelegung bei Bauart A1 (selbstschließende Feuerraumtür) möglich, L-Scheibenform, Nennwärmeleistung 9,6 kW. Möglichkeit separate Verbrennungsluft anzuschließen, erfüllt die 2. Stufe der 1. BImSchV, sowie Artikel 15a B-VG 2015. Korpus aus 3,0 mm Spezialstahl.

Maße Spartherm Kamineinsatz Brennzelle Varia 2R-68h

• Gesamtbreite in mm: 758
• Gesamthöhe in mm: 1561
• Gesamttiefe in mm: 507

Allgemeine Daten

• Wärmeleistungsbereich kW: 4,8-9,0
• Wirkungsgrad %: >80
• Empf. Schornsteindurchmesser in mm: 200
• Abgaskuppeldurchmesser in mm: 200
• Gewicht (ca.) kg:206
• Mindestquerschnitt für Um-/u.Zuluft (mit WLM) in cm²: 700
• Mindestquerschnitt für Um-/u.Zuluft (ohne WLM) in cm²: 860/985

Prüfungen und Werte

• Bauart A: ja
• Bauart A1: ja
• Betrieb bei offener Feuerraumtür: ja

•

Zubehör zum Spartherm Kamineinsatz Brennzelle Varia 2R-68h

• Warmluftmantel möglich: ja
• basaltgraue Schamotte möglich: ja
• SVS-Stutzen: ja
• Anschlussstutzen rechteckig auf rund: nein

Tragrahmen möglich: ja

• Blende abgekantet möglich: ja
• Blende massiv möglich: ja
• Zargenänderung möglich: ja

Kompatibilität

• Sesam: ja
• S-Airbox: ja
• S-Vent: ja
• S-Thermatik: ja
• S-Thermatik Pro: ja
• S- Thermatik Global: nein
• S-Kamatik: ja
• S-Kamatik Plus: ja
• S-Kamatik Pro II: ja
• Thermobox schmal: ja
• Thermobox breit: nein
• Helix 400: Set S (bauliche Änderung notwendig,erschwerte Reinigung)
• Helix 460: Set S (bauliche Änderung notwendig, erschwerte Reinigung)
• Aquabox klein: ja
• Aquabox groß: nein
• eboris-akku: Set S

Hinweis: Bauart A bedeutet nicht, dass der offene Betrieb zulässig ist. Dieser ist nur dann unter Bauart A zulässig, wenn Tripelwerte beim Betrieb bei offenem Feuerraum eingetragen sind!

Technische Änderungen sowie Irrtümer vorbehalten!

Brennraum-Ausführung hell oder dunkel erhältlich

Eboris 1300 Elfenbein (Standard im Lieferumfang)

Eboris 1300 Schwarz (gegen Aufpreis erhältlich)

Spartherm Blenden

Blende Massiv:

• t=6 mm
• Belastbarkeit: max. 200 kg

Blende abgekanntet:

• t=3 mm
• Belastbarkeit: max. 75 kg

Die Blenden können nicht mit Montagerahmen kombiniert werden!

BlendenLast-Rahmen BLR

Am Kamineinsatz vormontierte und thermisch entkoppelte Sichtblende zum Lastabfang der Heizkammer oberhalb der Sichtscheibe. Das System vereint die Vorteile der massiven und abgekanteten Blende (einfacher und sauberer Abschluss der Verkleidung zum Kamineinsatz) mit dem Vorteil der thermischen Entkopplung des Montagelastrahmens. Sämtliche Zugstangenb zur Ausrichtung sind im Lieferumfang enthalten.
