Spartherm Kamineinsatz Brennzelle Varia 2R-100h

Spartherm Kamineinsatz Brennzelle Varia 2R-100h

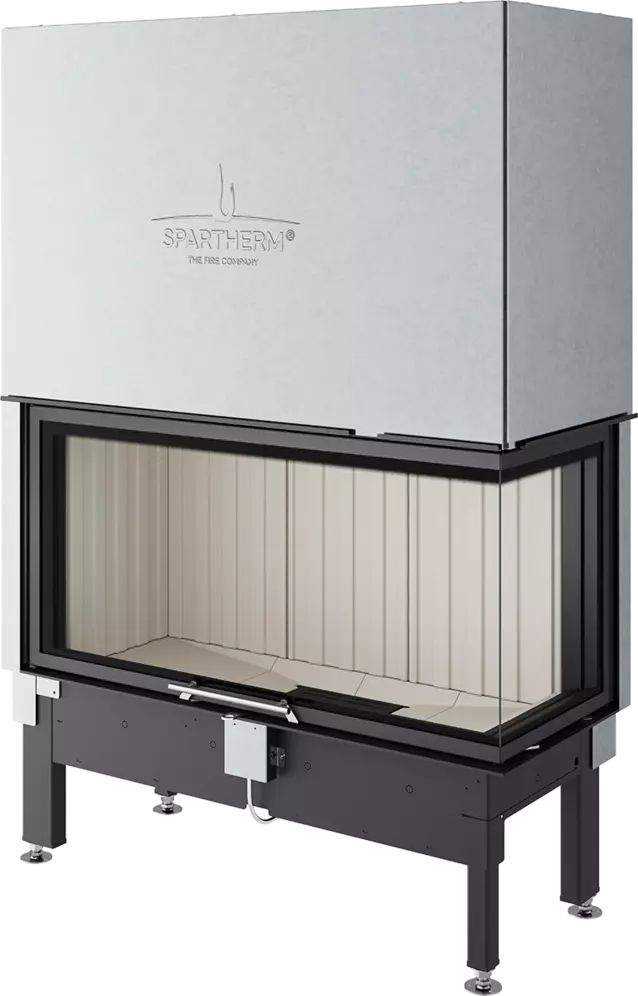

Die Spartherm Brennzelle Varia 2R-100h, hochschiebbar, Türhöhe 523 mm, ist ein hochmoderner Kamineinsatz mit hochschiebbarer und (zur Reinigung) auch einseitig klappbarer Tür, der durch seine raffiniert abgewinkelte Scheibe eine mehrfache Sicht auf das Flammenspiel ermöglicht.
Gals 2-teilig mit 6-seitigem Blendrahmen, Seitenscheibe bei Reinigung feststehend; NW-Leistung 12,3 kW, Abgaskuppel DU 250 mm. Brennraumauskleidung: Schamotte, integrierte Scheibenspülung. Eine ausführliche Bedienungs-und Aufbauanleitung liegen dem Spartherm Brennzelle Linear Varia 2R-100h bei.

Spartherm Kamineinsatz L-Scheibenform, Türrahmenbreite 1000 x 410 mm, Türrahmenhöhe 523 mm, Nennwärmeleistung 12,3 kW. Möglichkeit separate Verbrennungsluft anzuschließen, erfüllt die 2. Stufe der 1. BImSchV, sowie Artikel 15a B-VG 2015. Korpus aus 3,0 mm Spezialstahl.

Maße des Spartherm Kamineinsatz Brennzelle Varia 2R-100h

• Gesamtbreite in mm: 1148
• Gesamthöhe in mm: 1531
• Gesamttiefe in mm: 486

Allgemeine Daten

• Wärmeleistungsbereich kW: 8,6-16,0
• Wirkungsgrad %: >78
• Empf. Schornsteindurchmesser in mm: 250
• Abgaskuppeldurchmesser in mm: 250
• Gewicht (ca.) kg: 280
• Mindestquerschnitt für Um-/u.Zuluft (mit WLM) in cm²: 700
• Mindestquerschnitt für Um-/u.Zuluft (ohne WLM) in cm²: 1120/1350



Technische Änderungen sowie Irrtümer vorbehalten!

Brennraum-Ausführung hell oder dunkel erhältlich

Eboris 1300 Elfenbein (Standard im Lieferumfang)

Eboris 1300 Schwarz (gegen Aufpreis erhältlich)

Spartherm Blenden

Blende Massiv:

• t=6 mm
• Belastbarkeit: max. 200 kg

Blende abgekanntet:

• t=3 mm
• Belastbarkeit: max. 75 kg

Die Blenden können nicht mit Montagerahmen kombiniert werden!

BlendenLast-Rahmen BLR

Am Kamineinsatz vormontierte und thermisch entkoppelte Sichtblende zum Lastabfang der Heizkammer oberhalb der Sichtscheibe. Das System vereint die Vorteile der massiven und abgekanteten Blende (einfacher und sauberer Abschluss der Verkleidung zum Kamineinsatz) mit dem Vorteil der thermischen Entkopplung des Montagelastrahmens. Sämtliche Zugstangenb zur Ausrichtung sind im Lieferumfang enthalten.
