Spartherm Kamineinsatz Brennzelle Arte U-70h

Spartherm Kamineinsatz Brennzelle Arte U-70h

Sofort Lieferbar nur ohne Blenden und Schamotte weiß!

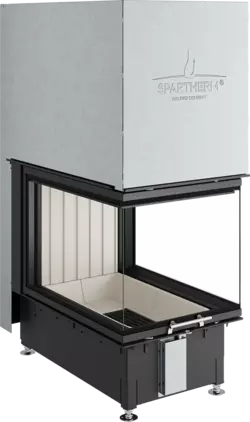

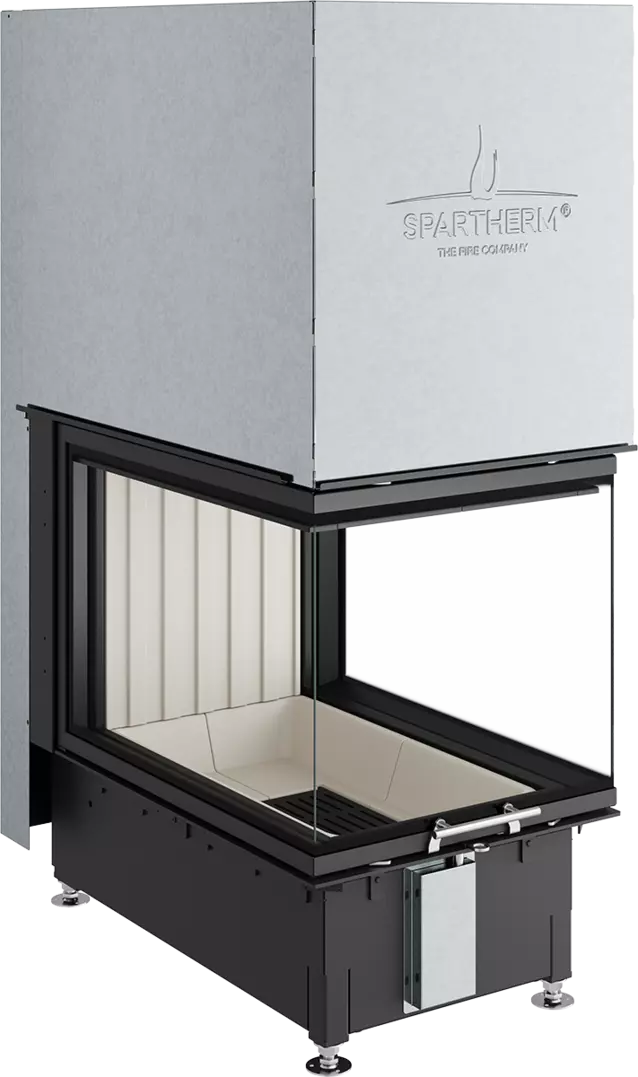

Bei der Spartherm Brennzelle Arte-U-70h handelt es sich um einen hochmodernen Kamineinsatz mit U-Scheibenform, die einen umfassenden Blick auf das Flammenspiel ermöglicht. Die Tür ist hochschiebbar und verfügt zudem über die Funktion zur Reinigung einseitig klappbar nach Links oder Rechts zu sein. Verdeckter Scheibenrahmen und seitlich eingefasste 6-seitig bedruckte Glaskeramik, Glas 3-teilig. NW-Leistung 11,4 kW, Abgaskuppel DU 200 mm. Möglichkeit: Aussenluftanschluss (Raumluftunterstützend), Brennraumauskleidung: Schamotte, integrierte Scheibenspülung. Eine ausführliche Bedienungs-und Aufbauanleitung liegen dem Spartherm Kamineinsatz Linear Arte-U-70h bei.

Spartherm Kamineinsatz  Nennwärmeleistung 11,4 kW. Möglichkeit separate Verbrennungsluft anzuschließen, erfüllt die 2. Stufe der 1. BImSchV, sowie Artikel 15a B-VG 2015. Korpus aus 3,0 mm Spezialstahl.

Maße des Spartherm Kamineinsatz Brennzelle Arte U-70h

• Gesamtbreite in mm: 891
• Gesamthöhe in mm: 1385
• Gesamttiefe in mm: 501

Allgemeine Daten

• Wärmeleistungsbereich kW: 7,7-14,3
• Wirkungsgrad %: >78
• Empf. Schornsteindurchmesser in mm: 250
• Abgaskuppeldurchmesser in mm: 250
• Gewicht (ca.) kg: 318,5
• Mindestquerschnitt für Um-/u.Zuluft (mit WLM) in cm²: 700
• Mindestquerschnitt für Um-/u.Zuluft (ohne WLM) in cm²: 810/970

Prüfungen und Werte

• Bauart A: ja
• Bauart A1: ja
• Betrieb bei offener Feuerraumtür: nein

Betrieb bei offenem Feuerraum (Mehrfachbelegung nicht zulässig)

• Abgasmassenstrom g/s: –
• Abgastemperatur C°: –
• Abgastemperatur hinter der NSHF C°: –
• Verbrennungsluftbedarf m³/h: –
• Erf. Förderdruck Pa: –

Betrieb bei geschlossenem Feuerraum (Mehrfachbelegung zulässig)

• Abgasmassenstrom g/s: 11,3
• Abgastemperatur C°: 310
• Erf. Förderdruck Pa: 12
• CO2 %: 9,2
• Erf. Durchmesser nach M-FeuVo cm: 15
• Verbrennungsluftbedarf m³/h: 37,1

Abstände Heizkammer

• Abstände zur Heizkammerwand in cm: 9
• Abstände zum Aufstellboden in cm: 0

Wärmedämmung (Beispiel: Steinwollmatten nach AGI-132 Q)

• Wärmedämmung Aufstellboden in cm: 3
• Anbauwand in cm: 6
• Seitenwand in cm: 4
• Vormauerung bei zu schützender Wand in cm: 10

Ersatzdämmstoff Calciumsilicat

• Aufstellboden in cm: 3
• Anbauwand in cm: 5
• Seitenwand in cm: 3

Wärmeverteilung

• Konvektion %: 37
• Wärmeverteilung Sichtscheibe in %: 63
• H2O in %: 0

Zubehör zum Spartherm Kamineinsatz Brennzelle Arte U-70h

• Warmluftmantel möglich: ja
• basaltgraue Schamotte möglich: ja
• SVS-Stutzen: inklusive
• Anschlussstutzen rechteckig auf rund: nein

Tragrahmen möglich: ja

• Sondertragrahmen TS3 möglich: ja
• Sondertragrahmen T4S möglich: ja
• Blende abgekantet möglich: ja
• Blende massiv möglich: ja
• Zargenänderung möglich: nein

Kompatibilität

• Sesam: ja (auf Anfrage)
• S-Airbox: nein
• S-Vent: ja
• S-Thermatik: nein
• S-Thermatik Pro: nein
• S- Thermatik Global: nein
• S-Kamatik: ja
• S-Kamatik Plus: ja
• S-Kamatik Pro II: ja
• Thermobox schmal: nein
• Thermobox breit: nein
• Helix 400: nein
• Helix 460: nein
• Aquabox klein: nein
• Aquabox groß: nein
• eboris-akku: nein

Hinweis: Bauart A bedeutet nicht, dass der offene Betrieb zulässig ist. Dieser ist nur dann unter Bauart A zulässig, wenn Tripelwerte beim Betrieb bei offenem Feuerraum eingetragen sind!

Technische Änderungen sowie Irrtümer vorbehalten!

Brennraum-Ausführung hell oder dunkel erhältlich

Eboris 1300 Elfenbein (Standard im Lieferumfang)

Eboris 1300 Schwarz (gegen Aufpreis erhältlich)

Spartherm Blenden

Blende Massiv:

• t=6 mm
• Belastbarkeit: max. 200 kg

Blende abgekanntet:

• t=3 mm
• Belastbarkeit: max. 75 kg

Die Blenden können nicht mit Montagerahmen kombiniert werden!

BlendenLast-Rahmen BLR

Am Kamineinsatz vormontierte und thermisch entkoppelte Sichtblende zum Lastabfang der Heizkammer oberhalb der Sichtscheibe. Das System vereint die Vorteile der massiven und abgekanteten Blende (einfacher und sauberer Abschluss der Verkleidung zum Kamineinsatz) mit dem Vorteil der thermischen Entkopplung des Montagelastrahmens. Sämtliche Zugstangenb zur Ausrichtung sind im Lieferumfang enthalten.

Der Spartherm Kamineinsatz Brennzelle Linear Arte U-70h-4S ist auch als Kaminbausatz SIM Arte U-70 lieferbar
