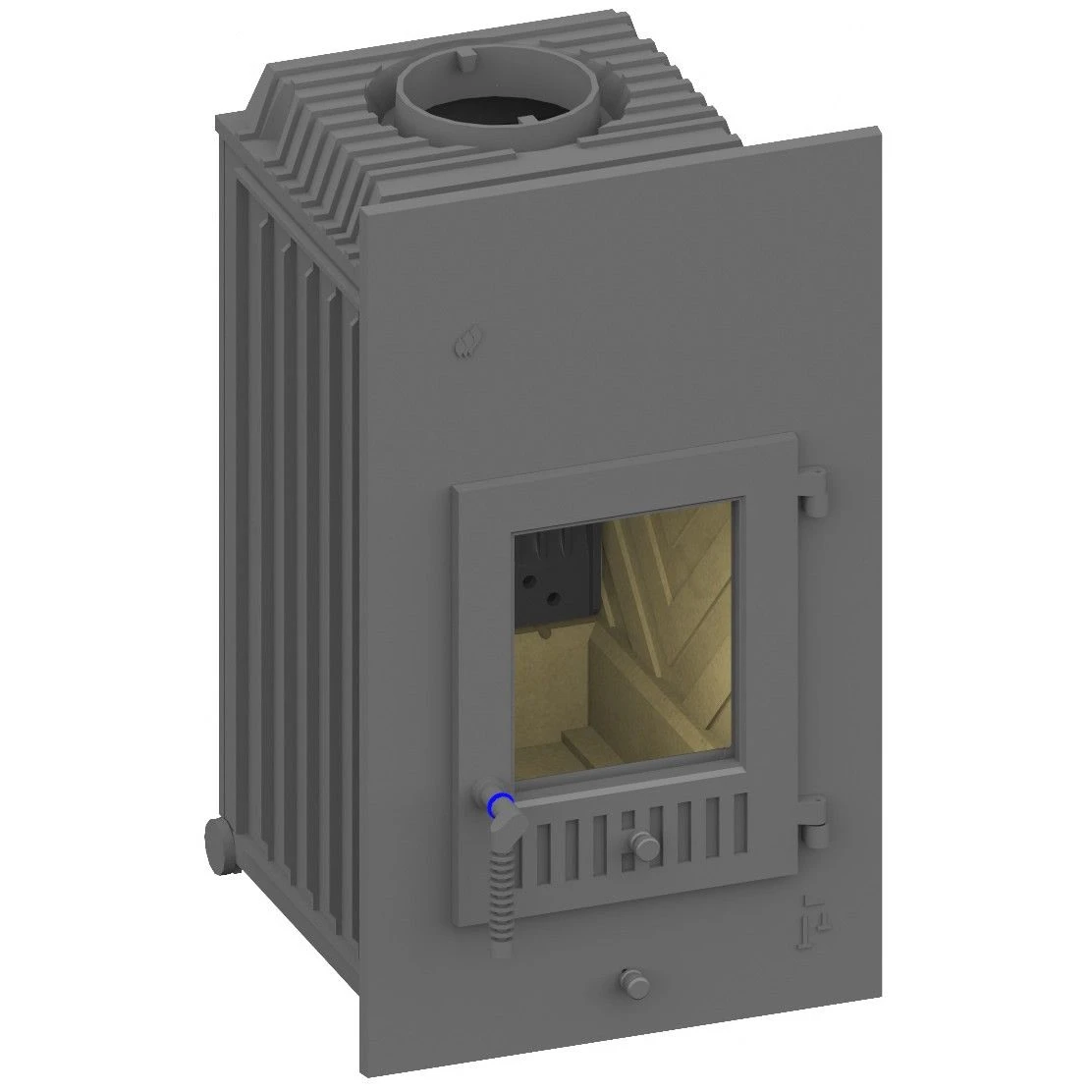

Schmid Heizeinsatz SH 9 G Kachelofen-Einsatz

Schmid Heizeinsatz SH 9 G Kachelofen-Einsatz

Ausstattung:

• mit Außenluftanschluß (Raumluftunterstützend) D = 12,5 cm
• NW-Leistung: Holz 9 kW
• mit 2-facher Verglasung
• Lichtes Glasmaß: B 20,5 cm – H 31 cm
• Lichtes Feuerraumaß: B 25 – H 47 cm – T 35 cm
• Feuerraum mit Schamotte Auskleidung
• Abgasstutzen D = 18 cm. Inklusive Seitensteine

Maße in mm (B x H x T):

• Front: 480 x 825 mm
• Korpus: 410 x 775 x 480 mm

Technische Daten des Schmid Heizeinsatz SH 9 G Kachelofen-Einsatz

• Nennwärmleistung 9 kW
• Wärmeleistungsbereich (nach Holzauflagenmenge) 3,4 – 9,5 kW
• Wirkungsgrad > 82,2 %
• Dämmung (Rückwand / Seitenwand / Boden) 60/60/60 mm
• ⌀ Zuluftleitung für Außenluftanschluss 125 mm
• Gewicht (inkl. Schamotte) 205 kg
• Wärmeabgabe über die Sichtscheibe10 %
• Konvektive Leistung 90 %

Daten für Schornsteinfeger
nach DIN EN 13384 (Betrieb geschlossen)


* bez. auf Holzauflagenmenge
Am Beispiel SH 9 G, SH 11 G  siehe Datenblätter.

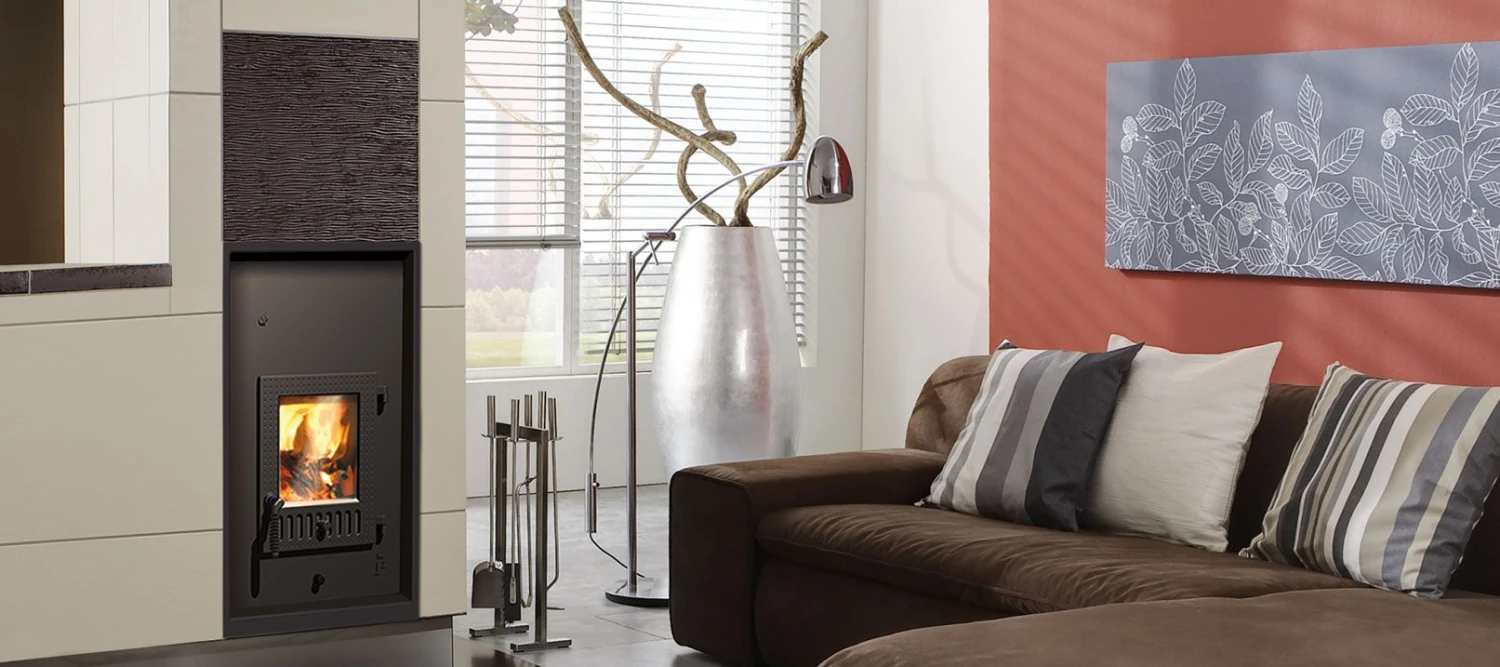

Der Schmid Heizeinsatz SH 9 G Kachelofen-Einsatz

Der Ofenkorpus des Schmid Heizeinsatz SH 9 G Kachelofen-Einsatz besteht aus hochtemperatur beständigem Ofenguss. Über Jahrzehnte hat sich dieses Material bewährt. Und darum sagen wir dazu „Das Muss an Guss“ für jeden Schmid Heizeinsatz.

Wellenstein-Katalysator – Auch dieses Produktmerkmal steht für die robuste Qualität von Schmid! Das Gemisch von Heizgas und zugeführter heißer Sekundärluft sorgt an den heißen Prallflächen des Wellensteins für eine Nachverbrennung, auch der schwer entflammbaren Gase. Des halb wird dieser Stein auch gerne als „Katalysator“ bezeichnet.

Die Sekundärluft/Rückwand Heizeinsätze vom Schmid Kachelofeneinsatz SH 9 G sind mit einer gusseisernen Sekundärluft-Rückwand ausgestattet, Darüber wird die Verbrennungsluft in die Flammenspitzen gefördert – zum besseren Ausbrand der Heizgase. Diese Gussrückwand hält außerdem die Seitensteine der Innenauskleidung.

Mehrfachverglasung – Eine große Sichtscheibe ermöglicht Ihnen den Blick auf ein faszinierendes Flammenspiel. Moderne Ofentüren sind dabei mit einem speziell beschichteten Glas oder einer Mehrfachverglasung ausgestattet. Ihre Ofenscheibe bleibt damit lange sauber und die hohe Temperatur in der Brennkammer.

Rüttelrost – Die Mischbrand-Geräte wie der Schmid Heizeinsatz SH 9 G Kachelofen-Einsatz sind mit einem großen Rüttelrost ausgestattet. Die Asche lässt sich damit einfach nach dem Abbrand des Brenngutes in den Aschekasten „rütteln“.

Der Ofenkorpus besteht aus beständigem Ofenguss. Über Jahrzente hat sich dieses Material bewährt. „Das Muss an Guss“ für jeden Heizeinsatz.

Innenauskleidung

Die Olsberg Heizeinsätze sind mit massiven Schamottesteinen ausgestattet. Diese werden trocken ins Gerät gestellt ohne Einmauerung.
