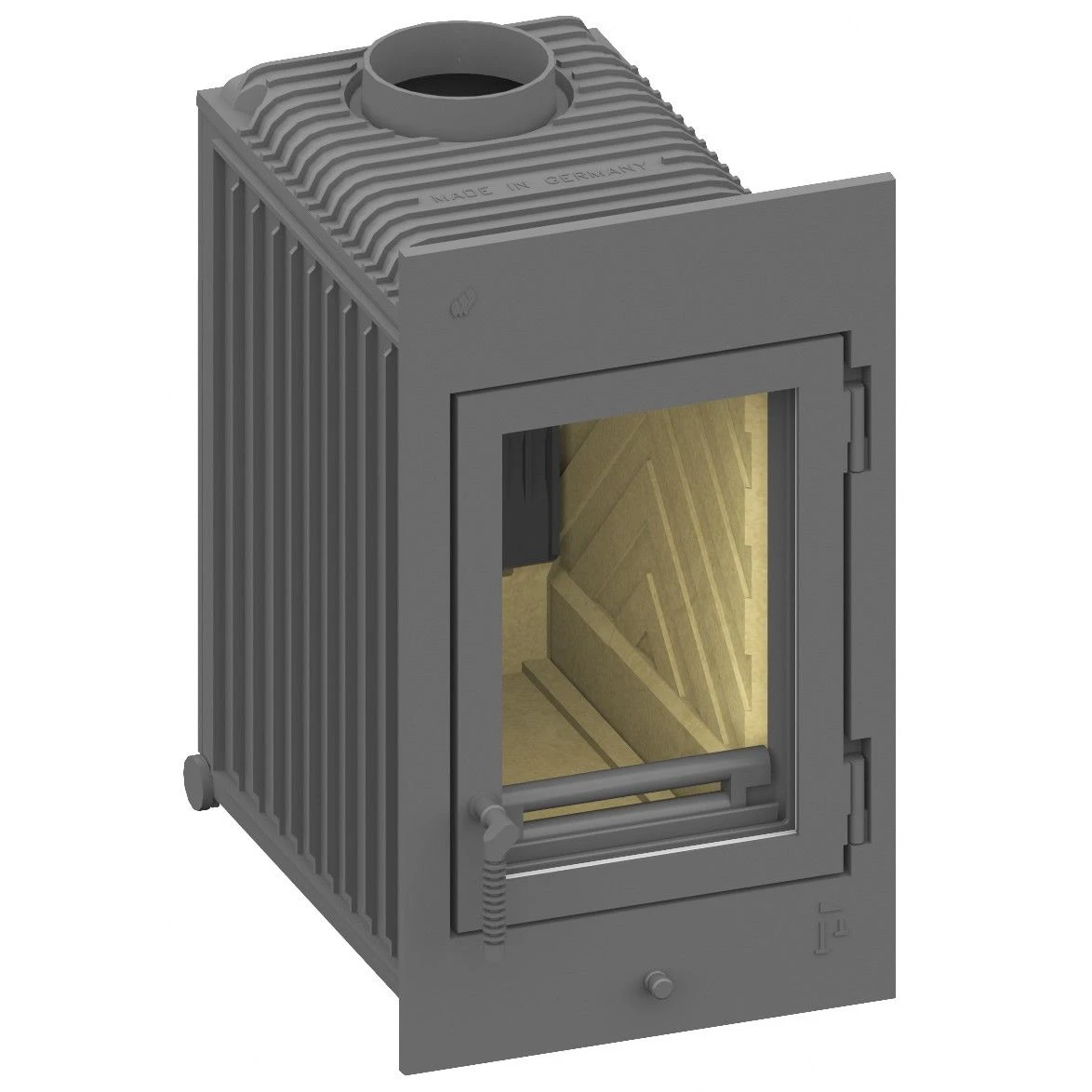

Schmid Heizeinsatz SH 11 T Kachelofen-Einsatz

Ausstattung:

mit Außenluftanschluß (Raumluftunterstützend) D = 12,5 cm
große Sichtscheibe.
NW-Leistung: Holz 9 kW
mit 3-facher Verglasung
Lichtes Glasmaß: B 29 cm – H 45 cm
Lichtes Feuerraumaß: B 25 – H 47 cm – T 35 cm
Feuerraum mit Schamotte Auskleidung
Abgasstutzen D = 18 cm
Inklusive Seitensteine und Wellenstein-Katalysator (Deckenstein)

Optional ist ein Verbrennungsluftstutzen Ø 125mm und ein zusätzlicher Abgasstutzen in 145 oder 160 mm DN erhältlich.

Maße in mm (B x H x T):

Front: 480 x 825 mm
Korpus: 410 x 745 x 650 mm

Technische Daten des Schmid Heizeinsatz SH 11 T Kachelofen-Einsatz

Nennwärmleistung 11 kW
Wärmeleistungsbereich (nach Holzauflagenmenge) 4,3 – 12,7 kW
Wirkungsgrad > 80 %
Dämmung (Rückwand / Seitenwand / Boden) 60/60/60 mm
⌀ Zuluftleitung für Außenluftanschluss 125 mm
Gewicht (inkl. Schamotte) 275 kg
Wärmeabgabe über die Sichtscheibe 10 %
Konvektive Leistung 90 %

Daten für Schornsteinfeger
nach DIN EN 13384 (Betrieb geschlossen)

Wertetripel bei NWL	Abgasmassenstrom	10,4 g/s
	Abgastemperatur am Stutzen	270 °C
	erf. Förderdruck am Stutzen	12 Pa

Wertetripel zur Berechnung der keramischen Züge	Holzauflagemenge	4,2 kg/h
	*Feuerungsleistung	15,1 kW
	* Abgasmassenstrom	15,2 g/s
	* Abgastemperatur vor der Nachschaltfläche	493 °C
	* Erforderlicher Förderdruck am Abgasstutzen	15 Pa
	* Verbrennungsluftbedarf	35,3 m³/h

Der Schmid Heizeinsatz SH 11 T

Der Ofenkorpus des Schmid Heizeinsatz SH 11 T Kachelofen-Einsatz besteht aus hochtemperatur beständigem Ofenguss. Über Jahrzehnte hat sich dieses Material bewährt. Und darum sagen wir dazu „Das Muss an Guss“ für jeden Schmid Heizeinsatz.

Wellenstein-Katalysator – Auch dieses Produktmerkmal steht für die robuste Qualität von Schmid! Das Gemisch von Heizgas und zugeführter heißer Sekundärluft sorgt an den heißen Prallflächen des Wellensteins für eine Nachverbrennung, auch der schwer entflammbaren Gase. Des halb wird dieser Stein auch gerne als „Katalysator“ bezeichnet.

Die Sekundärluft/Rückwand Heizeinsätze von Schmid sind mit einer gusseisernen Sekundärluft-Rückwand ausgestattet, Darüber wird die Verbrennungsluft in die Flammenspitzen gefördert – zum besseren Ausbrand der Heizgase. Diese Gussrückwand hält außerdem die Seitensteine der Innenauskleidung.

Die Mehrfachverglasung vom Schmid Kachelofeneinsatz SH 11 T – Eine große Sichtscheibe ermöglicht Ihnen den Blick auf ein faszinierendes Flammenspiel. Moderne Ofentüren sind dabei mit einem speziell beschichteten Glas oder einer Mehrfachverglasung ausgestattet. Ihre Ofenscheibe bleibt damit lange sauber und die hohe Temperatur in der Brennkammer.

Ofenkorpus

Der Ofenkorpus besteht aus beständigem Ofenguss. Über Jahrzente hat sich dieses Material bewährt. „Das Muss an Guss“ für jeden Heizeinsatz.

Innenauskleidung

Die Olsberg Heizeinsätze sind mit massiven Schamottesteinen ausgestattet. Diese werden trocken ins Gerät gestellt ohne Einmauerung.

Hersteller Nr	67/2018-8900
Förderdruck	12 Pa
Verkleidung	Gusseisen
Verbrennungsluft	Frischluftanschluß
Scheibenform	Gerade-Scheibe
Brennstoff	Holz
Wirkungsgrad	80%
Höhe	825 mm
Nennwärmeleistung in kW	11,0
Breite	480 mm
Hersteller	Camina Schmid
Abgastemperatur	270°C
Energieeffizienz	A+
Tiefe	625 mm
Rauchrohrdurchmesser	180
Massenstrom	10,4 g-sek
Artikel Nr.	11031ASH11T
Lieferzeit	ca. 20-30 Werktage
Zertifizierung-Normen	15-a BV-G Österreich, VKF-Schweiz, 2. BimSchV, DIN EN
