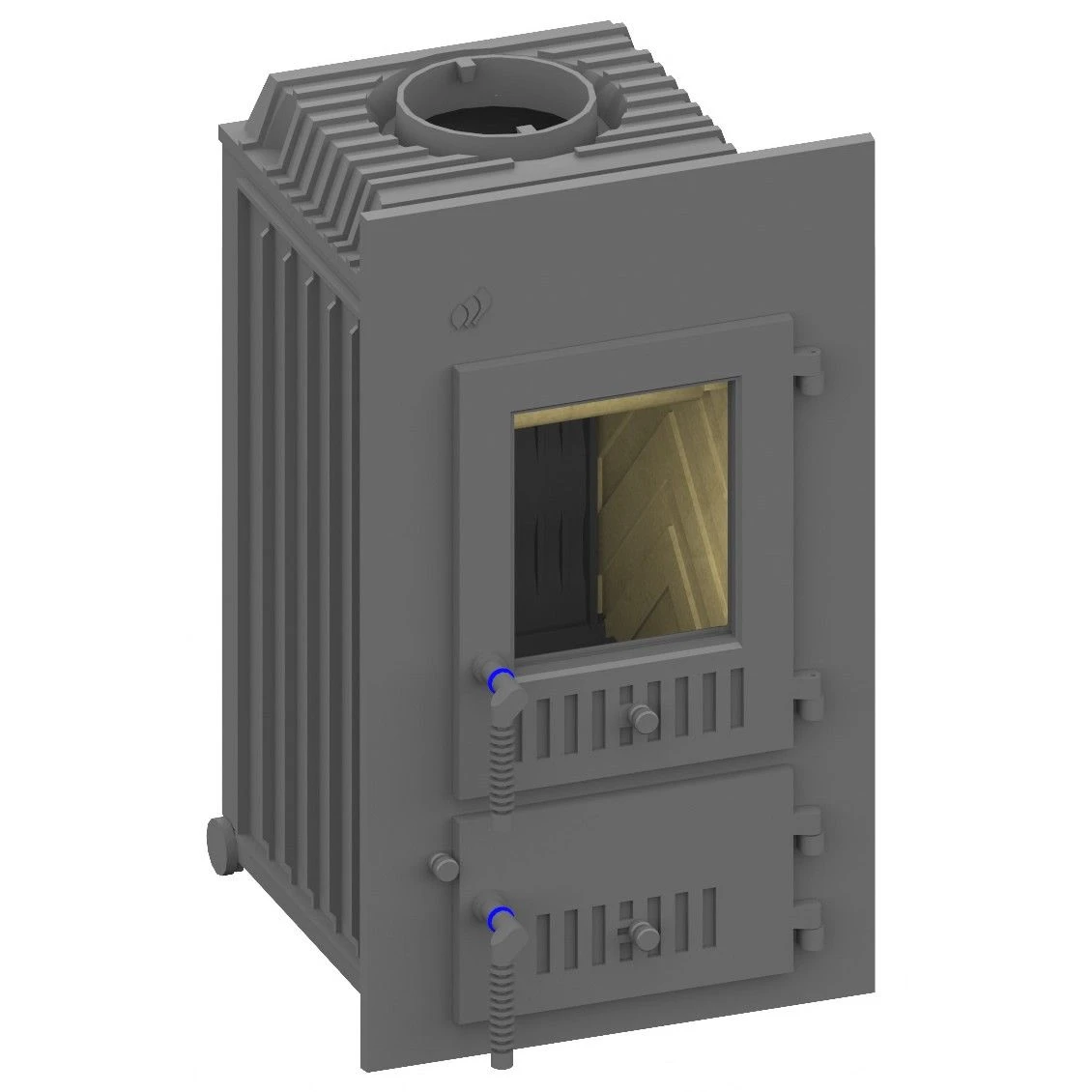

Der Schmid Heizeinsatz SD 9 E Kachelofen-Einsatz für Befeuerung mit Holz und Braunkohlebriketts.

Ausstattung des Schmid Heizeinsatz SD 9 E Kachelofen-Einsatz

• NW-Leistung: Holz 9 kW
• BKB: 9 kW
• Mischbrand
• mit 2-facher Verglasung
• Lichtes Glasmaß: B 20,8 cm – H 25 cm
• Lichtes Feuerraumaß: B 26,5 – H 39 cm – T 35 cm
• Feuerraum mit Schamotte Auskleidung
• Abgasstutzen D = 18 cm
• Inklusive Seitensteine und Wellenstein-Katalysator

Optional Lieferbar:

• Verbrennungsluftstutzen 125 mm DN
• Guss-Umrüstrahmen (für schlechte Zugverhältnisse)
• Abgasstutzen in 145 oder 160 mm DN erhältlich.
• Frontplatten–Erweiterung, anthrazit 480 x 65 mm
• Frontplatten–Erweiterung, anthrazit 480 x 235 mm
• Stahleinlage, werksseitig vormontiert

Maße in mm (B x H x T):

• Front: 480 x 825
• Korpus: 410 x 780 x 475

Technische Daten des Schmid Heizeinsatz SD 9 E Kachelofen-Einsatz

• Nennwärmleistung 9 kW
• Wärmeleistungsbereich (nach Holzauflagenmenge) 3,6 – 9,8 kW
• Wirkungsgrad > 80,2 %
• Dämmung (Rückwand / Seitenwand / Boden) 80/80/60 mm
• ⌀ Zuluftleitung für Außenluftanschluss 125 mm
• Gewicht (inkl. Schamotte) 200 kg
• Wärmeabgabe über die Sichtscheibe 10 %
• Konvektive Leistung 90 %

Daten für Schornsteinfeger
nach DIN EN 13384 (Betrieb geschlossen)

Wertetripel         bei NWL		Abgasmassenstrom		9,1 g/s
		Abgastemperatur am Stutzen		300 °C
		erf. Förderdruck am Stutzen		12 Pa



Wertetripel zur Berechnung der keramischen Züge		Holzauflagemenge		3,7 kg/h
		*Feuerungsleistung		12,0 kW
		* Abgasmassenstrom		18,1 g/s
		* Abgastemperatur vor der Nachschaltfläche		534 °C
		* Erforderlicher Förderdruck am Abgasstutzen		15 Pa
		* Verbrennungsluftbedarf		42,4 m³/h


* bez. auf Holzauflagenmenge
Am Beispiel SD 9 E, SD 11 E  siehe Datenblätter.

Der Schmid Heizeinsatz SD 9 E

Der Ofenkorpus des Schmid Heizeinsatz SD 9 E Kachelofen-Einsatz besteht aus hochtemperatur beständigem Ofenguss. Über Jahrzehnte hat sich dieses Material bewährt. Und darum sagen wir dazu „Das Muss an Guss“ für jeden Schmid Heizeinsatz.

Wellenstein-Katalysator – Auch dieses Produktmerkmal steht für die robuste Qualität von Schmid! Das Gemisch von Heizgas und zugeführter heißer Sekundärluft sorgt an den heißen Prallflächen des Wellensteins für eine Nachverbrennung, auch der schwer entflammbaren Gase. Des halb wird dieser Stein auch gerne als „Katalysator“ bezeichnet.

Die Sekundärluft/Rückwand Heizeinsätze von Schmid sind mit einer gusseisernen Sekundärluft-Rückwand ausgestattet, Darüber wird die Verbrennungsluft in die Flammenspitzen gefördert – zum besseren Ausbrand der Heizgase. Diese Gussrückwand hält außerdem die Seitensteine der Innenauskleidung.

Die Mehrfachverglasung vom Schmid Kachelofeneinsatz SD 9 E – Eine große Sichtscheibe ermöglicht Ihnen den Blick auf ein faszinierendes Flammenspiel. Moderne Ofentüren sind dabei mit einem speziell beschichteten Glas oder einer Mehrfachverglasung ausgestattet. Ihre Ofenscheibe bleibt damit lange sauber und die hohe Temperatur in der Brennkammer.

Rüttelrost – Die Mischbrand-Geräte der Schmid Feuerungstechnik sind mit einem großen Rüttelrost ausgestattet. Die Asche lässt sich damit einfach nach dem Abbrand des Brenngutes in den Aschekasten „rütteln“.

Ofenkorpus

Der Ofenkorpus besteht aus beständigem Ofenguss. Über Jahrzente hat sich dieses Material bewährt. „Das Muss an Guss“ für jeden Heizeinsatz.

Innenauskleidung

Die Olsberg Heizeinsätze sind mit massiven Schamottesteinen ausgestattet. Diese werden trocken ins Gerät gestellt ohne Einmauerung.
